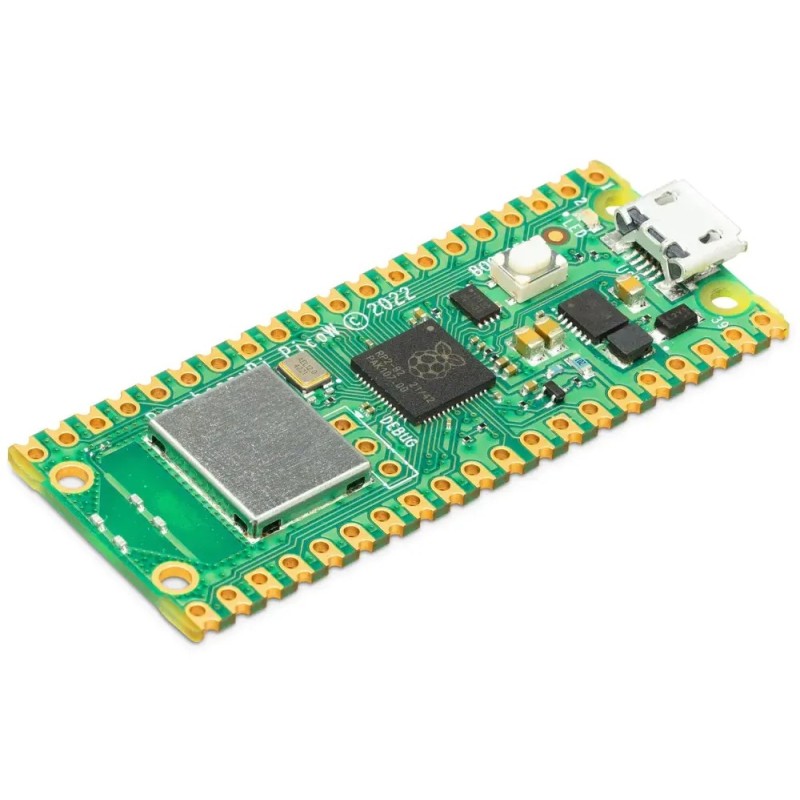

Raspberry Pi Pico W

Raspberry Pi Pico W er akkurat som den klassiske Pico, men legger til innebygde enkeltbånds 2,4 GHz trådløse grensesnitt (802.11n) ved å bruke Infineon CYW43439, samtidig som Pico-formfaktoren beholdes. WiFi med WPA3 og mykt tilgangspunkt støtter opptil 4 klienter.

RP2040

Designet av Raspberry Pi, RP2040 har en dual-core Arm Cortex-M0+ prosessor med 264 kB intern RAM og støtte for opptil 16 MB off-chip flash. Et bredt spekter av fleksible I/O-alternativer inkluderer I2C, SPI og – unikt – Programmerbar I/O (PIO). Disse støtter uendelige mulige applikasjoner for denne lille og rimelige pakken.

På grunn av pin-begrensninger (Pico henter ut all GPIO) deles noen av de trådløse grensesnittpinnene med de eksponerte putene:

• SPI CLK er delt med VSYS-monitor, så bare når det ikke er en SPI-transaksjon på gang kan VSYS leses via ADC.
• Infineon CYW43439 SPI DIN/DOUT og IRQ deler alle én pinne på RP2040. Bare når en SPI-transaksjon ikke er i gang, er det egnet å se etter IRQer.
• Grensesnittet kjører vanligvis på 33MHz.

For best trådløs ytelse bør antennen være på ledig plass. For eksempel kan det å sette metall under eller i nærheten av antennen redusere ytelsen både når det gjelder forsterkning og båndbredde. Å legge til jordet metall på sidene av antennen kan forbedre antennens båndbredde.

Pinnekonfigurasjonen er de samme med klassisk pico.
